압출 장비용 고강도 단조 샤프트

지불 유형: L/C,D/P
인 코텀: FOB,CIF
최소 주문량: 1
수송: Ocean,Land
포트: Shanghai,Ningbo

최신 가격을 얻으십시오

지금 연락





제품 속성 제품 설명 포장 및 배송 Other information

공급 능력 및 추가 정보

포장: 나무 상자

수송: Ocean,Land

인증 : ISO 9001:2015

포트: Shanghai,Ningbo

지불 유형: L/C,D/P

인 코텀: FOB,CIF

제품 설명

압출 장비용 고강도 단조 샤프트

단조 압출 스템 샤프트는 중대형 산업용 압출 프레스에서 중요한 하중 지지 구성 요소입니다. 이는 까다로운 압출 조건에서 높은 축방향 압축 하중, 주기적 피로 및 장기간 연속 작동을 견디도록 설계되었습니다.

제어된 열처리와 결합된 개방형 단조는 조밀한 내부 구조와 정렬된 입자 흐름을 보장하여 주조 또는 스톡 바 대안에 비해 뛰어난 구조적 신뢰성을 제공합니다.

일반적인 응용 분야

알루미늄 압출 프레스
구리 압출 프레스
중대형 산업용 압출장비
고강도 압출 라인의 비소모성 구조 부품

일반적인 치수

Parameter	Typical Range
Shaft Diameter	Ø150 – 350 mm
Overall Length	1,000 – 3,000 mm
Single Piece Weight	0.5 – 4.5 tons
Geometry	Straight or stepped shaft, shoulder ends, threaded ends (optional)

모든 치수는 압출 산업 요구 사항과 중대형 단조 용량 간의 최적 중첩 내에 있으므로 의도적으로 소형 샤프트 적용을 피합니다.

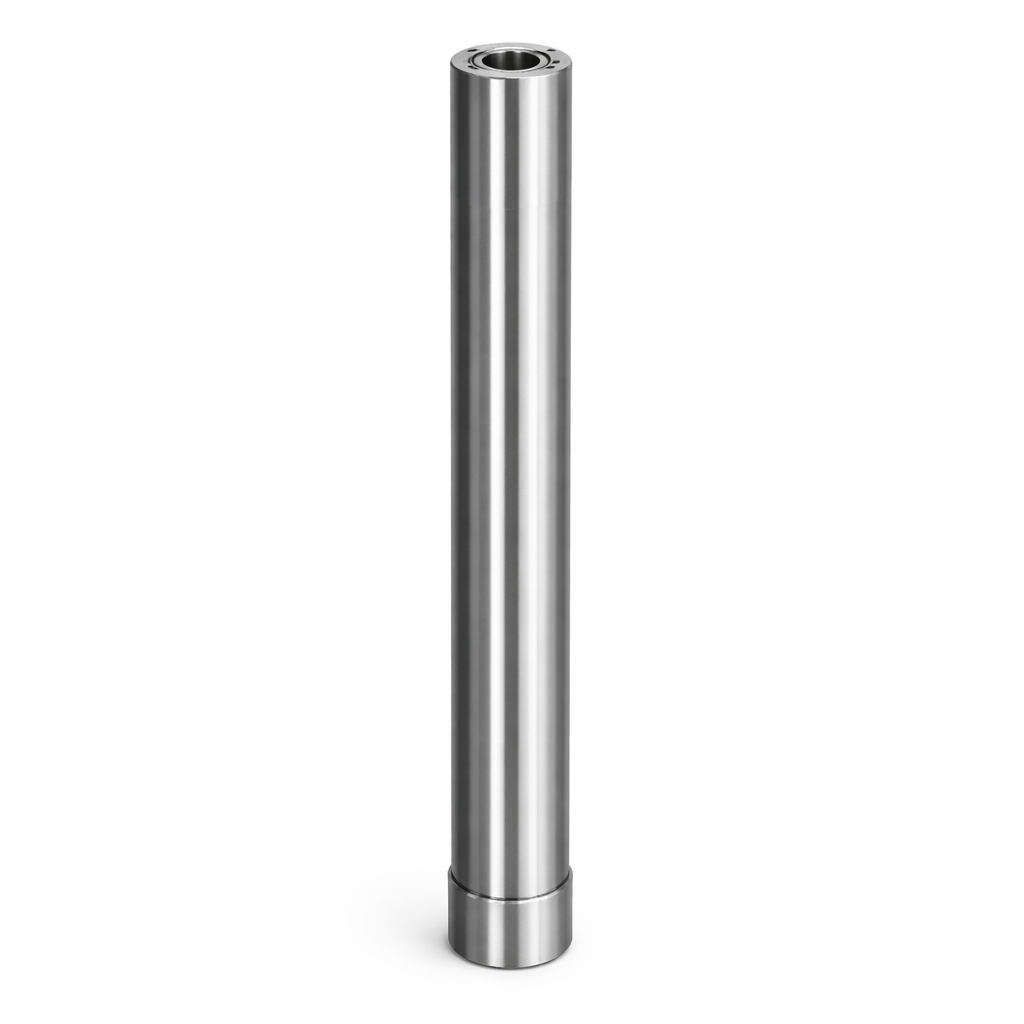

표시된 이미지는 기술 참조 렌더링일 뿐이며 최종 디자인, 치수 또는 사양을 나타내지 않습니다.

모든 구성 요소는 승인된 엔지니어링 도면 및 서비스 조건을 기반으로 맞춤 제작됩니다.

일반적인 재료

일반적으로 공급되는 재료는 다음과 같습니다.

42CrMo4 / AISI 4140 – 균형 잡힌 강도와 인성, 축 압축 및 피로 저항에 최적화됨
34CrNiMo6 / AISI 4340 – 까다로운 샤프트 응용 분야를 위한 더 높은 부하 용량 및 연장된 서비스 수명
옵션: 40CrNiMoA, 30CrNiMo8

제조공정

개방형 단조 – 높은 구조적 무결성을 위해 연속적인 축방향 입자 흐름을 보장합니다.
열처리 – 강도와 인성의 균형을 맞추기 위한 담금질 및 템퍼링
황삭가공(옵션) – 기준면, 단차, 끝단 가공
마무리 가공(옵션) – 최대 0.01mm의 치수 정확도, 동심도 및 직진도

기계적 및 기능적 특성

높은 축 압축 강도 및 피로 저항
장기간의 프레스 작동에도 안정적인 성능
단기 최고치보다는 서비스 안정성을 위해 설계되었습니다.

검사 및 품질관리

모든 단조 압출 스템 샤프트는 구조적 신뢰성과 장기적인 서비스 성능을 보장하기 위해 포괄적인 품질 보증을 거칩니다. 분광계를 사용하여 각 샤프트의 화학적 조성을 검증하고 인장 강도(선택적 충격 테스트 포함)와 같은 기계적 특성을 신중하게 평가합니다. 초음파 테스트(UT/PAUT)는 내부 건전성을 확인하고 CMM 및 기존 게이지를 모두 사용한 치수 검사는 정확한 공차를 보장합니다. 각 샤프트는 원자재부터 완제품까지 고유한 열 수를 통해 완벽하게 추적 가능합니다. 당사의 추적성 시스템에 대한 자세한 내용을 보려면 당사의 제품 식별 및 추적성 페이지를 방문하십시오.

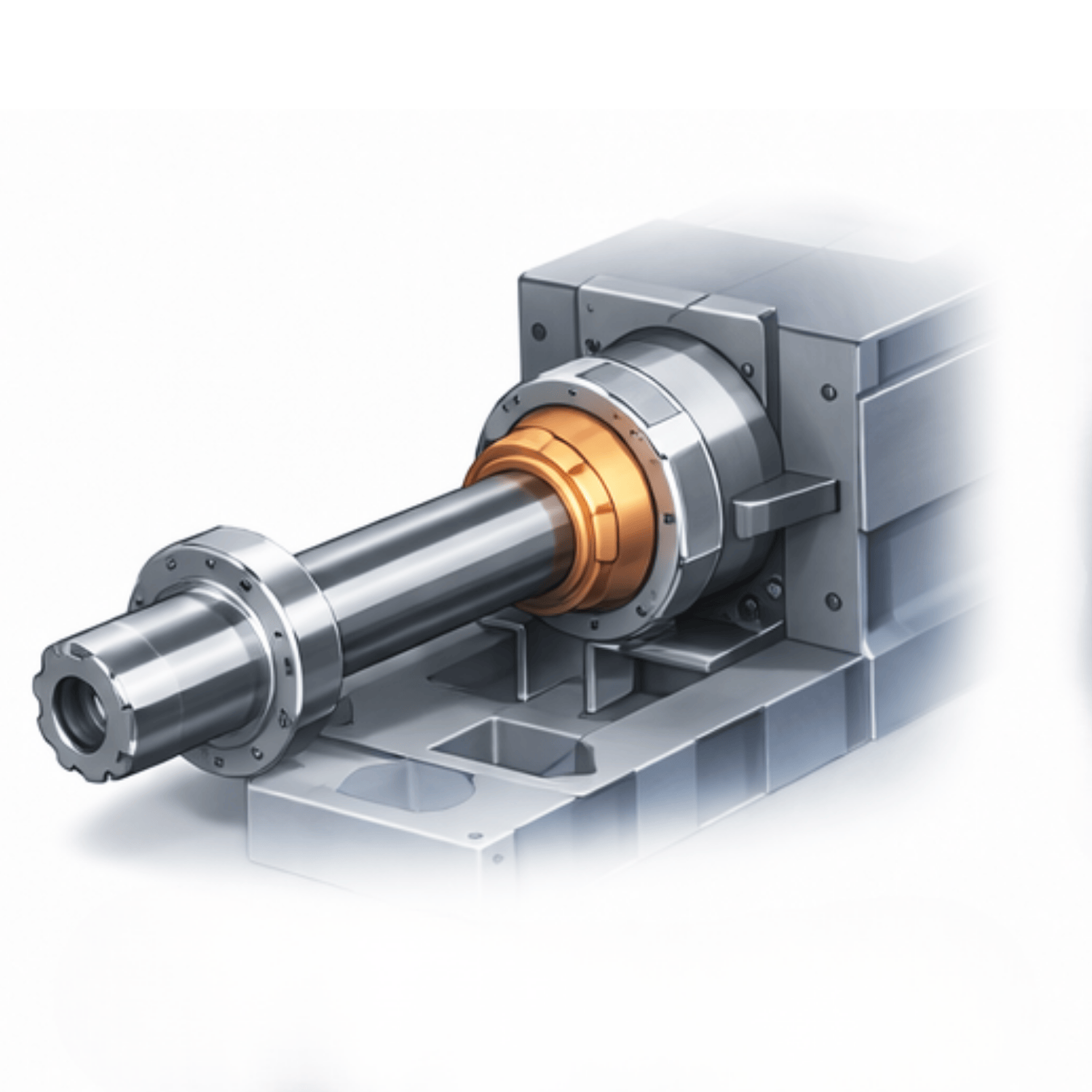

그림은 참고용입니다. 최종 형상 및 사양은 고객이 승인한 엔지니어링 요구 사항에 따라 정의됩니다.

관련 단조제품

단조 컨테이너 베이스 / 링 지지대
단조 더미 블록 베이스/서포트 블록

포장 및 배송

포장 종류:	나무 상자
